橢圓形封頭與碟形封頭的區別主要體現3個方面

2020-07-28 23:15:06

次

碟形封頭又稱帶折邊球形封頭，又名蝶形不銹鋼封頭。由一個球面、一個某一高度的圓筒直邊和連接以上兩個部分的曲率半徑大大小于球面半徑的過渡部分組成。碟形封頭為一個連續曲面，在三部分連接處，經線曲率半徑有突變，由于曲率變化，因而存在著彎曲應力。彎曲應力和拉伸應力疊加的結果，使這部分的應力突出于其他部分。與橢圓形封頭相比，應力分布不如其均勻，但加工較之容易，因而在工程使用中并不理想。但當橢圓形封頭的模具加工有困難時，則用碟形封頭代替。

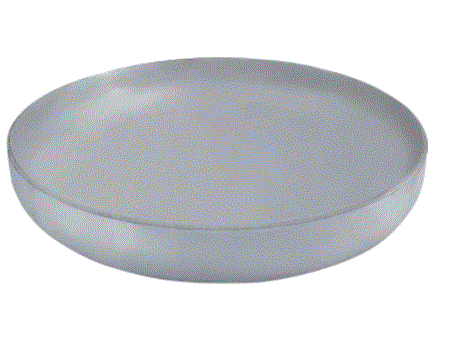

碟形封頭

橢圓形封頭即為由旋轉橢圓球面和圓筒形直段兩部分組成的封頭。是個半橢球體。它的縱剖面是條半橢圓曲線。曲線的曲率半徑連續變化，沒有形狀處。因而封頭的應力分布比較勻稱，受力狀況比碟形封頭優越。由于封頭的橢球部分經線曲率變化平滑連續,故應力分布比較均勻,且橢圓形封頭深度較半球形封頭小得多,易于沖壓成型.

橢圓封頭是由半個橢球面和一圓柱直邊段組成.直邊段的作用是避免封頭和筒體的連接焊縫處出現經向曲率半徑突變,以改善焊縫的受力狀況.是目前中、低壓容器中應用較多的封頭之一.

1、形狀不同：　

橢圓形封頭，是由半個橢圓球面和一圓柱直邊段組成，它吸取了半球形封頭受力好和碟形封頭深度淺的優點。由于橢圓部分經線曲率平滑連續，故封頭中的應力分布比較均勻。

碟形封頭，又稱帶折邊球形封頭，又名蝶形封頭。由一個球面、一個某一高度的圓筒直邊和連接以上兩個部分的曲率半徑大小小于球面半徑的過渡部分組成。

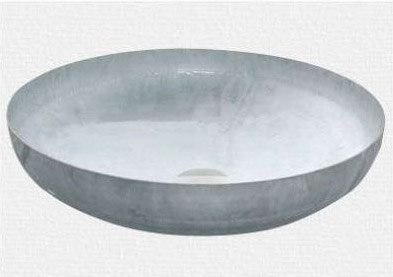

橢圓形封頭
